問8：気象衛星画像

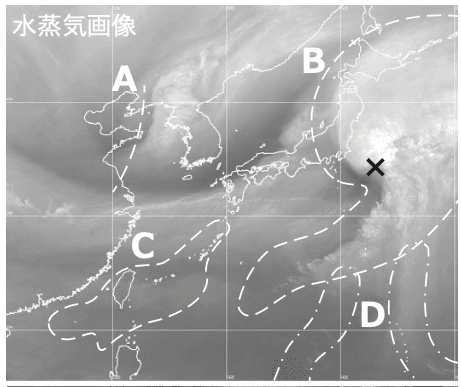

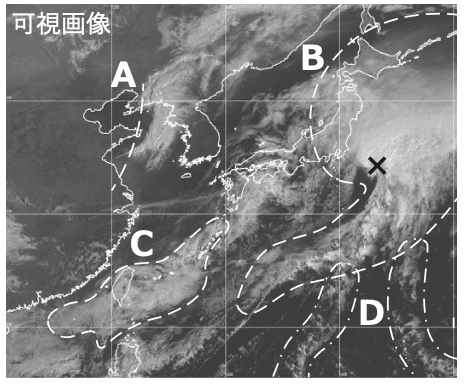

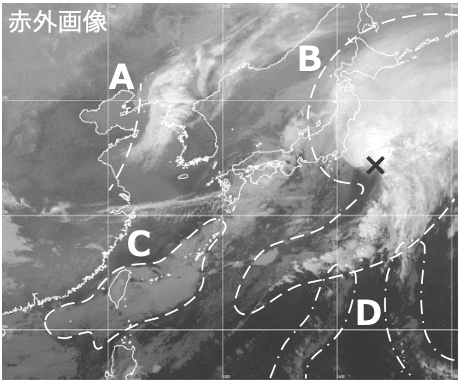

図は、4月のある日の9時における気象衛星ひまわりの水蒸気画像、赤外画像及び可視画像である。図に破線や一点鎖線で示したA～Dの位置や領域に見られる現象あるいは雲パターンについて述べた次の文（a）～（d）の正誤について、下記の①～⑤の中から正しいものを1つ選べ。
（a） 破線Aは、上・中層のトラフの位置におおむね対応すると推定される。
（b） 破線Bで囲まれた雲域は低気圧に対応している。その地上低気圧の中心は破線B内の✕印付近に存在すると推定される。
（c）破線Cで囲まれた雲域は赤外画像上では灰色、可視画像上では白灰色に表現されているため、この雲域は中・下層雲からなっていると推定される。
（d）一点鎖線Dで囲まれた2つの雲域は、低緯度から低気圧へ向かう下層の暖かく湿った気流によって発生した、北上する対流雲域であると推定される。
⑤ すべて正しい
雲画像解析は基本に忠実に考えれば大丈夫！
水蒸気画像がわかりやすいですね。破線Aの南側には暗いライン（強風軸）があり、中層の等高度線はこのラインに沿っていると考えられます。
まさにトラフです。
よって（a）の「破線Aは、上・中層のトラフの位置におおむね対応すると推定される。」は正しい！
どの衛星画像を見ても、雲域Bは典型的な温帯低気圧の雲域です。北側にバルジも見られ、南から南西に寒冷前線の雲域もありますね。
よって（b）の「破線Bで囲まれた雲域は低気圧に対応している。その地上低気圧の中心は破線B内の✕印付近に存在すると推定される。」は正しい！
雲域Cは、可視画像でははっきりしていますが、赤外画像では灰色ですし、温度が低いことがわかります。
ということは、ある程度の厚みがある雲頂高度の低い雲なので、中・下層雲です。
よって（c）の「破線Cで囲まれた雲域は赤外画像上では灰色、可視画像上では白灰色に表現されているため、この雲域は中・下層雲からなっていると推定される。」は正しい！
雲域Dは、可視画像で、わりと輪郭がはっきりしています。
赤外画像から雲頂高度が高くないことはわかりますが、可視画像と併せて「背の低い対流雲」ということで良いと思います。
また、水蒸気画像から、水蒸気が流れ込んでいることもわかるので「下層の暖かく湿った気流」が存在していることも読み取れ、（d）の「一点鎖線Dで囲まれた2つの雲域は、低緯度から低気圧へ向かう下層の暖かく湿った気流によって発生した、北上する対流雲域であると推定される。」は正しいです。
よって、全ての問題文は正しいので、正解は⑤の「すべて正しい」になります！
